سازه‌های LSF (Lightweight Steel Frame) یا قاب‌های فولادی سبک، یکی از روش‌های نوین ساخت‌وساز هستند که به دلیل ویژگی‌هایی مانند وزن کم، سرعت اجرای بالا، مقاومت در برابر زلزله، و انعطاف‌پذیری در طراحی، در سال‌های اخیر در ایران و جهان محبوبیت زیادی پیدا کرده‌اند. این سازه‌ها از پروفیل‌های فولادی نورد سرد ساخته می‌شوند و در پروژه‌های مسکونی، ویلایی، تجاری و صنعتی کاربرد دارند. با این حال، یکی از سؤالات اصلی کارفرمایان و سرمایه‌گذاران، هزینه اجرای این سازه‌ها و مقایسه آن با روش‌های سنتی مانند سازه‌های بتنی و فلزی است. در این مقاله، به بررسی جامع هزینه‌های سازه LSF، عوامل مؤثر بر آن، مزایا و معایب، و مقایسه با سایر سیستم‌های ساختمانی پرداخته می‌شود.

سازه LSF چیست؟

LSF مخفف عبارت Lightweight Steel Frame به معنای قاب فولادی سبک است. این سیستم از ورق‌های گالوانیزه با ضخامت کم تشکیل شده که به روش نورد سرد تولید می‌شوند. این ورق‌ها به‌صورت پروفیل‌های سبک در کارخانه تولید شده و در محل پروژه با استفاده از پیچ‌های سرمته، بولت‌ها و اتصالات مهندسی نصب می‌شوند. سازه‌های LSF به دلیل وزن کم، سرعت اجرای بالا، و کاهش نیاز به تجهیزات سنگین، گزینه‌ای مناسب برای پروژه‌های کوچک و متوسط مانند ویلاها، خانه‌های مسکونی، و ساختمان‌های اداری تا چند طبقه هستند.

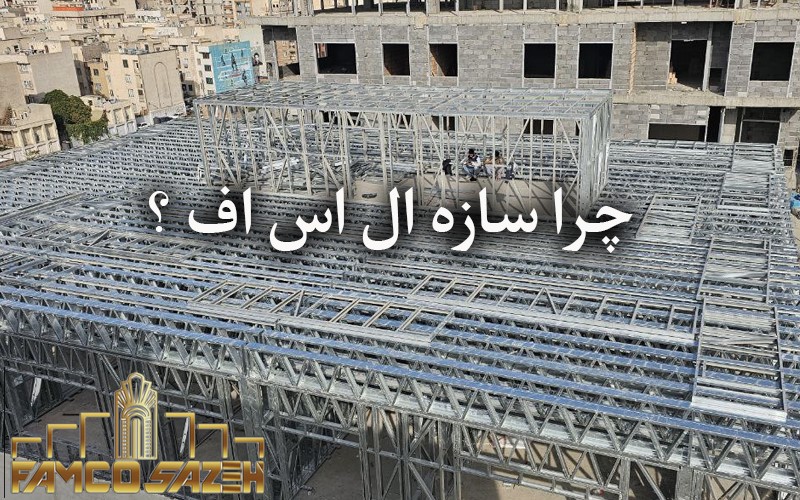

حتما مطالعه کنید : قیمت سازه ال اس اف

عوامل مؤثر بر هزینه سازه LSF

هزینه اجرای سازه LSF به عوامل متعددی بستگی دارد که در ادامه به مهم‌ترین آن‌ها اشاره می‌شود:

۱٫ قیمت مصالح اولیه (ورق‌های گالوانیزه)

ورق‌های گالوانیزه، ماده اصلی سازه‌های LSF، نقش کلیدی در تعیین هزینه دارند. قیمت این ورق‌ها تحت تأثیر عواملی مانند نرخ ارز (به دلیل وارداتی بودن بخشی از مواد اولیه)، نوسانات بازار جهانی فولاد، و کیفیت پوشش روی (کوتینگ) است. در سال ۱۴۰۳، قیمت هر کیلوگرم ورق گالوانیزه با هزینه نورد حدود ۳۶,۰۰۰ تا ۴۰,۰۰۰ تومان تخمین زده می‌شود. به طور متوسط، برای هر متر مربع زیربنا، حدود ۳۰ تا ۳۵ کیلوگرم ورق گالوانیزه مصرف می‌شود که هزینه آن بین ۱٫۰۸ تا ۱٫۴ میلیون تومان به ازای هر متر مربع خواهد بود.

۲٫ طراحی و محاسبات سازه

هزینه طراحی سازه LSF معمولاً بین ۴۰,۰۰۰ تا ۸۰,۰۰۰ تومان به ازای هر متر مربع است، بسته به پیچیدگی پروژه و نرم‌افزارهای مورد استفاده (مانند FrameCad Structure). طراحی دقیق و اصولی نه‌تنها استحکام سازه را تضمین می‌کند، بلکه با بهینه‌سازی وزن، هزینه‌های کلی را کاهش می‌دهد. در برخی قراردادها، هزینه طراحی در مبلغ کلی پروژه لحاظ می‌شود.

۳٫ دستمزد نیروی انسانی و نصب

نصب سازه LSF نیازمند نیروی متخصص است که دستمزد آن در سال ۱۴۰۳ حدود ۱۵۰,۰۰۰ تا ۲۰۰,۰۰۰ تومان به ازای هر متر مربع برآورد می‌شود. این هزینه به مهارت تیم اجرایی، موقعیت جغرافیایی پروژه، و پیچیدگی طراحی بستگی دارد. به دلیل پیش‌ساخته بودن قطعات، نیاز به نیروی انسانی کمتر است، اما تخصص بالای نصاب‌ها هزینه را تحت تأثیر قرار می‌دهد.

۴٫ موقعیت جغرافیایی پروژه

هزینه حمل‌ونقل مصالح و دسترسی به محل پروژه نیز بر هزینه نهایی تأثیر می‌گذارد. به عنوان مثال، اجرای پروژه در مناطق دورافتاده یا صعب‌العبور ممکن است ۲۰ تا ۲۵ درصد هزینه بیشتری نسبت به مناطق نزدیک به مراکز تولید داشته باشد.

۵٫ تعداد طبقات و نوع کاربری

هزینه سازه LSF با افزایش تعداد طبقات و تغییر کاربری (مثلاً از ویلایی به تجاری) افزایش می‌یابد. برای یک ویلای یک‌طبقه با مساحت ۱۵۰ متر مربع، هزینه کل ممکن است بین ۵۵۵ تا ۶۷۰ میلیون تومان باشد، در حالی که برای یک ساختمان سه‌طبقه اداری با مساحت ۴۵۰ متر مربع، این رقم به ۱٫۶ تا ۲ میلیارد تومان می‌رسد.

۶٫ هزینه‌های جانبی

هزینه‌های جانبی شامل پوشش سقف (مانند ورق کرکره یا سمنت برد)، عایق‌کاری حرارتی و صوتی، و اجرای فونداسیون است. به عنوان مثال، هزینه پوشش سقف حدود ۱۶۰,۰۰۰ تومان و دستمزد نصب آن ۵۰,۰۰۰ تومان به ازای هر متر مربع است. همچنین، تورم عمومی، بیمه، و مالیات نیز بر هزینه‌ها اثر می‌گذارند.

برآورد هزینه کلی سازه LSF در سال ۱۴۰۴

بر اساس منابع مختلف، هزینه اسکلت سازه LSF در سال ۱۴۰۳ بین ۲٫۸ تا ۴٫۵ میلیون تومان به ازای هر متر مربع است. برای سفت‌کاری (شامل دیوارها و سقف)، این رقم به ۵ تا ۶ میلیون تومان و برای پروژه‌های کلید تحویل (شامل نازک‌کاری) به ۱۰ تا ۱۳ میلیون تومان می‌رسد. این هزینه‌ها نسبت به سال گذشته ۳ تا ۵ درصد افزایش داشته‌اند که عمدتاً به دلیل رشد قیمت ورق‌های گالوانیزه و دستمزد نیروی انسانی است.

به عنوان مثال، هزینه اجرای یک ویلای ۱۰۰ متری به صورت اسکلت حدود ۳۰۰ میلیون تومان و به صورت کلید تحویل حدود ۱ تا ۱٫۳ میلیارد تومان برآورد می‌شود. این اعداد تقریبی بوده و برای برآورد دقیق، نیاز به بررسی نقشه‌های معماری و محاسبات مهندسی است.

مقایسه هزینه LSF با سازه‌های بتنی و فلزی

یکی از تصورات رایج این است که سازه‌های بتنی یا فلزی ارزان‌تر از LSF هستند، اما این باور اغلب نادرست است. در ادامه، هزینه‌های سازه بتنی با LSF مقایسه می‌شود:

هزینه سازه بتنی

• میلگرد: حدود ۶۰ کیلوگرم به ازای هر متر مربع، با هزینه تقریبی ۱ میلیون تومان.
• بتن: حدود ۱ متر مکعب به ازای هر متر مربع، با هزینه ۱٫۷ میلیون تومان.
• دستمزد اجرا: حدود ۴۰۰,۰۰۰ تومان به ازای هر متر مربع (بدون احتساب سقف).
• هزینه‌های بالاسری: حداقل ۳۰۰,۰۰۰ تومان به ازای هر متر مربع به دلیل طولانی‌تر بودن زمان اجرا.
• جمع کل: حدود ۳٫۴ میلیون تومان به ازای هر متر مربع (بدون سقف).

در مقابل، سازه LSF با هزینه ۲٫۸ تا ۴٫۵ میلیون تومان برای اسکلت، به دلیل سرعت اجرا و کاهش هزینه‌های بالاسری، در بلندمدت اقتصادی‌تر است. همچنین، در LSF دیوارهای اصلی و پارتیشن‌ها همزمان با اسکلت اجرا می‌شوند و نیازی به وال‌پست نیست، که هزینه‌ها را بیشتر کاهش می‌دهد.

مزایای اقتصادی LSF نسبت به سازه‌های سنتی

• سرعت اجرا: زمان اجرای LSF (حدود ۶۰ روز برای یک ساختمان دو طبقه) در مقایسه با ۱۸۰ روز برای سازه فلزی و ۱۹۵ روز برای سازه بتنی، هزینه‌های نیروی انسانی و مدیریت پروژه را کاهش می‌دهد.
• وزن کم: وزن سازه LSF (حدود ۴٫۸۶ تن برای یک ساختمان نمونه) در مقایسه با ۲۰۹ تن برای سازه فلزی و ۳۱۷ تن برای سازه بتنی، هزینه‌های فونداسیون و حمل‌ونقل را کاهش می‌دهد.
• بازیافت‌پذیری: حدود ۷۰ درصد مصالح LSF قابل بازیافت هستند، که هزینه‌های بازسازی یا جابجایی را کاهش می‌دهد.
• صرفه‌جویی در انرژی: عایق‌بندی مناسب LSF هزینه‌های گرمایش و سرمایش را در بلندمدت کاهش می‌دهد.

مزایای سازه LSF

علاوه بر صرفه‌جویی اقتصادی، سازه LSF مزایای دیگری نیز دارد:

• مقاومت در برابر زلزله: به دلیل وزن کم و انعطاف‌پذیری، LSF در مناطق زلزله‌خیز مانند ایران بسیار مناسب است.
• سازگاری با محیط زیست: کاهش مصرف سیمان و فولاد و امکان بازیافت مصالح.
• انعطاف‌پذیری در طراحی: امکان اجرای طرح‌های متنوع معماری.
• کیفیت بالا: تولید صنعتی قطعات، دقت و کیفیت را افزایش می‌دهد.

معایب سازه LSF

• هزینه اولیه مصالح: ورق‌های گالوانیزه ممکن است گران‌تر از مصالح سنتی باشند.
• نیاز به نیروی متخصص: اجرای LSF نیازمند تیم‌های آموزش‌دیده است که ممکن است در برخی مناطق کمیاب باشند.
• محدودیت طبقات: LSF برای ساختمان‌های تا ۵ طبقه مناسب است و برای آسمان‌خراش‌ها چالش‌هایی دارد.
• عایق صوتی و حرارتی: نیاز به لایه‌های اضافی برای بهبود عایق‌بندی.

نتیجه‌گیری

سازه‌های LSF به دلیل سرعت بالا، وزن کم، و مقاومت در برابر زلزله، گزینه‌ای مدرن و کارآمد برای ساخت‌وساز هستند. هزینه این سازه‌ها در سال ۱۴۰۳ بین ۲٫۸ تا ۴٫۵ میلیون تومان به ازای هر متر مربع برای اسکلت و تا ۱۳ میلیون تومان برای پروژه‌های کلید تحویل برآورد می‌شود. اگرچه هزینه اولیه مصالح ممکن است بالا به نظر برسد، اما کاهش زمان اجرا، صرفه‌جویی در هزینه‌های فونداسیون، و مزایای بلندمدت مانند صرفه‌جویی در انرژی، LSF را به گزینه‌ای اقتصادی‌تر از سازه‌های بتنی و فلزی تبدیل می‌کند. برای برآورد دقیق هزینه، توصیه می‌شود با پیمانکاران معتبر و متخصص مشورت کنید و نقشه‌های پروژه را به طور کامل بررسی کنید.
